کاربردهای قالب لارج پنل

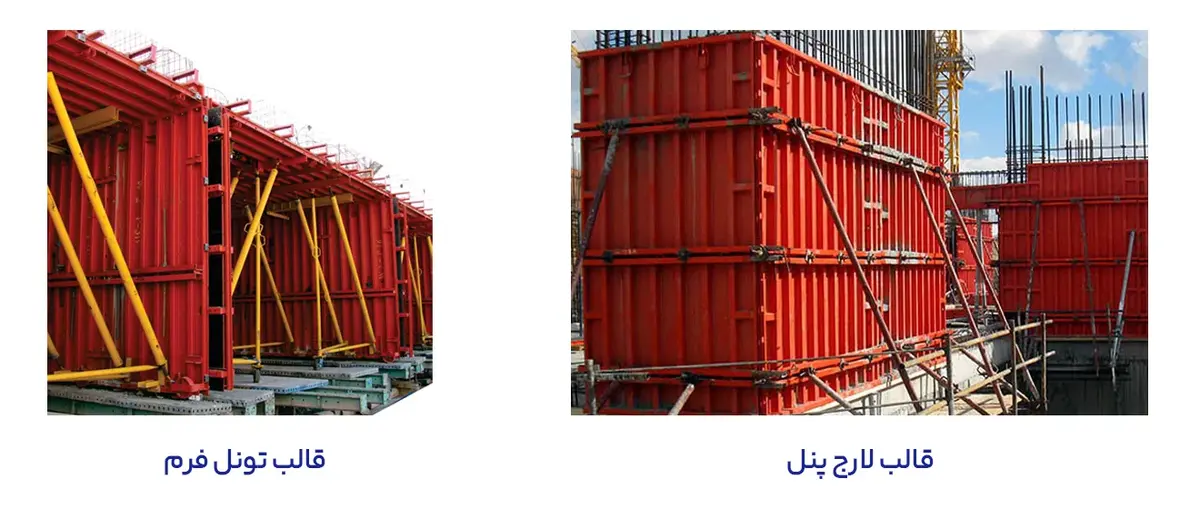

سیستم قالب لارج پنل شبیه سیستم تونل فرم بوده با این تفاوت که در آن فقط دیوارها بتن ریزی میشود. در قالب لارج پنل تمامی دیوارهای داخلی و خارجی بطور همزمان در یک مرحله بتن ریزی شده و کل سازه حالت یکپارچه ای دارد و باعث میشود ساختمان تحمل تنش های بیشتری را در مقابل بارهای جانبی داشته و به عنوان یکی از سیستم های ساختمانی مطلوب محسوب میگردد. پس از اجرای دیوارهای یک طبقه، پیمانکار اجرای سقف را بنا به صلاح خود از روش های مدولار، سقف سبک و … انجام میدهد. در این سیستم قالب ها برای هر یک از دیوارهای ساختمانی به صورت یکپارچه ساخته میشوند.
سیستم قالب بندی دیوار ها:
- مرحله اول: پس از اجرای مرحله فونداسیون و آرماتوربندی، قالبها مطابق پلان مربوطه در جای خود نصب میشود. یادآوری میشود قالبها به صورت یکپارچه ساخته شده و متعلقات آن که شامل براکت تنظیم کننده قالب، سکوی بتن ریزی، شوتینگ، میان بلت و … میباشند نصب میشوند.
- مرحله دوم: پس از اجرای مرحله اول، قالب ها باز شده و اجرای سقف با توجه به یکی از روش های فوق انجام میگردد.
- مرحله سوم: در این مرحله پس از آرماتور بندی، قالبها توسط تاور (جرثقیل) به طبقه دوم منتقل شده و سقف اجرا شده قبلی به عنوان نشیمنگاه براکت نگهدارنده قالب میباشد و براکت دیوار خارجی در قسمت سوراخهای بوجود آمده از محل بلتهای مرحله قبل مونتاژ شده و حکم نشیمنگاه براکت نگهدارنده قالب میباشند. این سیکل تا اجرای آخرین طبقه تکرار میشود.
یکپارچگی و بزرگ بودن سطح قالب برای اجرای دیوار بتنیِ اکسپوز یکی از از مزیت های منحصر بفرد قالب لارج پنل است و از آنجاییکه در این سیستم متعلقات قالب بندی نسبت به قالب مدولار ، فوق العاده کم بوده و نیاز به پشت بند خاصی هم ندارد بنابراین باز و بسته نمودن پنلها در کمترین زمان انجام یافته وهمچنین جابجایی قالب ، بواسطه قلاب حملی که روی قالب تعبیه شده است ، سریع و به راحتی امکان پذیر است .
بااینکه قیمت سیستم قالب بندی لارج پنل در مقایسه با قالب بتن سپنتا مدولار ، بالاتر است اما با توجه به سرعت بالای اجرا ، کیفیت فوق العاده سطح بتن و همچنین حذف اکثر میان بلت ها و سایر متلقات ، استفاده از این سیستم در نهایت بهای تمام شده را بطور چشمگیری کاهش می دهد .
در سیستم قالب بندی لارج پنل ، امکان تعبیه بازشوها و نصب چهارچوب در و پنجره مطابق پلان وجود دارد و جهت سهولت در امر بتن ریزی شوتینگ مخصوص بتن روی قالب نصب میگردد . شاقول کردن قالب ها نیز بوسیله براکت نگهدارنده مخصوص قالب لارج پنل انجام میگردد .
در طراحی قالب لارج پنل مدولاری سعی شده است ، ضمن حفظ کیفیت و استحکام پنلها ، تا حد امکان وزن پنل ها را کم کرده و از نظر اقتصادی توجیه پذیر نماید . وزن حدودی قالب لارج پنل مدولاری ۵۵ کیلو گرم می باشد .
سیستم قالب لارج پنل
سیستم قالب لارج پنل (Large Panel System) یک نوع سیستم ساخت و ساز است که تحول عظیمی در صنعت ساخت و ساز به ارمغان آورده است. این سیستم از صفحات بزرگ با ابعاد متنوع استفاده می‌کند که باعث افزایش استحکام سازه بتنی میشود.
با افزایش دقت در تعیین ابعاد لارج پنل، استحکام سازه بتنی بهبود می‌یابد و خطاها کاهش می‌یابد. قطعات لارج پنل ازپلیمرهای مستحکم و با کیفیت ساخته میشوند که در برابر فشار بتن مقاومت داشته و به آن چسبیده نمی‌شوند.
در فرایند استفاده از قالب لارج پنل، بتن ریزی در یک مرحله انجام میشود به طوری که فرایند ترکیب و تولید بتن سریعتر صورت می‌گیرد. با حذف متعلقات قالب بندی بتن، سازه به صورت یکپارچه طراحی و ساخته میشود. این سیستم باعث افزایش سرعت اجرای پروژه میشود و نیازی به زمان برای مونتاژ و برچیدن قالب ندارد.
در این سیستم، استفاده از پشت بندها و میان بولت ها از بین می‌رود و باعث افزایش کیفیت سطح بتن میشود. همچنین، در این سیستم می‌توان قبل از بتن ریزی درب و پنجره‌ها را نصب کرد. در نهایت، انتخاب نوع مناسب قالب لارج پنل بسیار مهم است و با توجه به کاهش زمان اجرا و صرفه جویی در هزینه، این سیستم انتخابی بسیار مناسب است.
اجزای تشکیل دهنده قالب لارج پنل: مواد و قطعات کلیدی
قالب لارج پنل بتنی عموماً از بهترین پلیمرها و قطعات موجود ساخته میشود. جنس رویه قالب نیز می‌تواند از چوب، فلز یا پلی وود باشد. اجزای تشکیل دهنده قالب لارج پنل عبارتند از:
بولت: این اجزا برای اتصال و نگهداری قطعات قالب به یکدیگر استفاده میشوند.
پاگردها: پاگردها برای استحکام و پایداری قالب به کار می‌روند و به صورت عمودی در قالب قرار می‌گیرند.
شوتینگ: این قطعات برای تعیین شیب موردنیاز در قالب استفاده میشوند و از جنس فلزی یا پلیمری هستند.
پیچ و مهره: پیچ و مهره‌ها جهت اتصال قطعات قالب به یکدیگر و ایجاد ستون‌های نگهدارنده استفاده میشوند.
براکت (پایه نگهدارنده): براکت‌ها نقش پایه‌های نگهدارنده را در قالب ایفا می‌کنند و قسمت‌هایی هستند که قطعات را به زمین ثابت می‌کنند.
جک‌های شاغول کننده: این اجزا برای تنظیم و تعدیل ارتفاع قالب به کار می‌روند و با استفاده از آنها می‌توان ارتفاع قالب را تغییر داد.
گوه، پین و بست قورباغه‌ای (کلمپس): این قطعات برای اتصال قطعات قالب به یکدیگر و ایجاد اتصالات محکم استفاده میشوند.
مزایای قالب لارج پنل
قالب بتنی لارج پنل یکی از قالب‌های مدرن و پیشرفته برای ساخت دیوارهای سازه است. استفاده از این قالب به دلیل مزایای بی‌نظیر و فوق‌العاده‌اش در حال رشد است. یکی از ویژگی‌های برجسته این سازه‌ها، یکپارچگی است که با استفاده از قالب لارج پنل به دست می‌آید. همچنین، استفاده از این قالب منجر به کاهش نیاز به پشت بند و متغلقات قالب‌ریزی میشود.
این ویژگی باعث تسریع فرآیند اجرا میشود. اقدامات ابتدایی برای جاگذاری و اتصال تجهیزات جانبی در هنگام نصب نیز به طور قابل توجهی کاهش می‌یابد.در روش‌های سنتی، معمولاً نصب درها و پنجره‌ها پس از بتن‌ریزی انجام میشود.
با استفاده از قالب لارج پنل، این امکان فراهم میشود که قبل از بتن‌ریزی، درها و پنجره‌ها نصب شوند. همچنین، حذف کامل بولت‌ها و کاهش تعداد بولت‌ها در پروژه‌های ساختمانی از جمله مزایای منحصربه‌فرد است.
قالب لارج پنل دارای مزایا و ویژگی‌های زیادی است که می‌توان آنها را به صورت لیستی مرور کرد:
- یکپارچگی: قالب لارج پنل امکان ایجاد سازه‌ای یکپارچه را فراهم می‌کند، که این امر باعث افزایش استحکام و پایداری سازه میشود.
- کاهش نیاز به پشت بند و متغلقات قالب‌ریزی: استفاده از قالب لارج پنل باعث کاهش نیاز به استفاده از پشت بند و متغلقات قالب‌ریزی میشود، که این امر به سرعت اجرای پروژه کمک می‌کند.
- امکان نصب در و پنجره قبل از بتن‌ریزی: در روش‌های سنتی، نصب در و پنجره معمولاً پس از بتن‌ریزی انجام میشود، اما با استفاده از قالب لارج پنل، این امکان فراهم میشود که قبل از بتن‌ریزی در و پنجره نصب شوند. این امر زمان و هزینه را کاهش میدهد.
- کاهش تعداد بولت‌ها: قالب لارج پنل به طور کلی نیاز به تعداد کمتری بولت دارد و در برخی موارد می‌توان کاملاً بدون استفاده از بولت‌ها کار را انجام داد. این باعث سرعت بیشتر در مونتاژ و کاهش هزینه‌ها میشود.
- حمل و نقل آسان و ایمن: قالب لارج پنل به دلیل ساختار مدولار و سبک خود، حمل و نقل آسان و ایمن‌تری را فراهم می‌کند.
- امکان اتصال به صورت مدولار: قالب لارج پنل امکان اتصال به صورت مدولار را دارد، به این معنی که می‌توان قالبها را به یکدیگر متصل کرده و سازه‌های بزرگ‌تر را ایجاد کرد.
- زمان و هزینه کمتر برای مونتاژ و اجرا: استفاده از قالب لارج پنل باعث کاهش زمان و هزینه مورد نیاز برای مونتاژ و اجرای پروژه‌ها میشود.
- قابلیت ایجاد بتن نما (بتن اکسپوز): با استفاده از قالب لارج پنل، می‌توان بتن نماهای زیبا و مقاوم را ایجاد کرد.
- ۹. حذف درزهای بتن‌ریزی: قالب لارج پنل باعث حذف هر گونه درز و اتصال هنگام بتن‌ریزی میشود، که این امر به استحکام و ظرفیت تحمل فشار بتن کمک می‌کند.
- عدم نیاز به برچیدن در مراحل مختلف بتن‌ریزی: با استفاده از قالب لارج پنل، نیاز به برچیدن قالب در مراحل مختلف بتن‌ریزی کاهش می‌یابد، که این امر زمان و هزینه را کاهش میدهد.
- قابلیت اجرا به صورت یک طرفه و دو طرفه با ارتفاع زیاد: قالب لارج پنل امکان اجرای سازه‌ها به صورت یک طرفه و دو طرفه را با ارتفاع‌های زیاد فراهم می‌کند.
- کاربرد در انواع پروژه‌ها: قالب لارج پنل به دلیل امکانات و ویژگی‌هایش، قابلیت استفاده در انواع پروژه‌های ساختمانی با هر وسعت و پیچیدگی را دارد، بدون توجه به اندازه پروژه.
با استفاده از قالب لارج پنل، می‌توان عملکرد و کارایی بالاتری در پروژه‌های ساختمانی و صنعتی داشت و همچنین زمان، هزینه و نیروی کار را کاهش داد.
کاربرد های سیستم لارج پنل
سیستم لارج پنل یک روش پیشرفته در صنعت ساخت و ساز است که در پروژه‌های تونل‌ها و پل‌ها به طور گسترده استفاده میشود. این سیستم شامل قالب‌های بزرگ پنلی است که بتن درون آنها ریخته میشود. این قالبها از جنس فلزی یا پلاستیکی بوده و برای ساخت دیوارهای سازه استفاده میشوند.
استفاده از سیستم لارج پنل در ساخت تونل‌ها و پل‌ها دارای مزایای فراوانی است. اولاً، استفاده از این سیستم به دلیل قالب‌های بزرگ، فرآیند ساخت را سریعتر می‌کند و زمان و هزینه‌های مربوط به نصب قالب‌های کوچک را کاهش میدهد. ثانیاً، این قالبها به دلیل یکپارچگی بالا و کاهش نیاز به پشت بند و متغلقات، قابلیت ایجاد دیوارهای با کیفیت و مقاوم را فراهم می‌کنند.
علاوه بر این، سیستم لارج پنل امکاناتی را فراهم می‌کند که در روش‌های سنتی وجود ندارد. به عنوان مثال، قبل از بتن‌ریزی، می‌توان درها و پنجره‌ها را نصب کرده و از این طریق زمان و هزینه‌های مربوط به نصب آنها را کاهش داد. همچنین، کاهش تعداد بولت‌ها و نیاز به اتصالات پیچ و مهره‌ای در سازه باعث افزایش سرعت اجرا و کاهش خطرات ناشی از عدم صحت نصب میشود.
سیستم لارج پنل نه تنها در پروژه‌های بزرگ مانند ساخت تونل‌ها و پل‌ها، بلکه در پروژه‌های کوچک‌تر نیز مورد استفاده قرار می‌گیرد. این سیستم می‌تواند در ساخت مدارس، هتل‌ها، سدها، نیروگاه‌ها و سایر اماکن مورد استفاده قرار گیرد. با توجه به مزایای آن، استفاده از سیستم لارج پنل به عنوان روشی مدرن و کارآمد در صنعت ساخت و ساز به روزافزون است.
