نحوه نصب کولر گازی پاناسونیک بر اساس نوع دیوار و سقف

نصب صحیح کولر گازی پاناسونیک بر اساس نوع دیوار و سقف، گامی حیاتی در تضمین عملکرد بهینه، افزایش طول عمر دستگاه و بهره وری انرژی است. با توجه به تفاوت های ساختاری مصالح و سازه ها، رویکردهای نصبی متفاوتی برای هر نوع دیوار (آجری، بتنی، گچی) و سقف (کاذب، اصلی) مورد نیاز است که عدم رعایت آن ها می تواند به آسیب دستگاه یا سازه منجر شود. این راهنمای جامع، به تفکیک و با جزئیات کامل، مراحل و ملاحظات فنی نصب را برای انواع شرایط ارائه می دهد تا از نصب استاندارد و ایمن اطمینان حاصل شود.

کولرهای گازی، به عنوان سیستم های تهویه مطبوع، نقش بسزایی در ایجاد آسایش حرارتی در فضاهای مسکونی و تجاری ایفا می کنند. برند پاناسونیک، با سابقه طولانی در تولید تجهیزات الکترونیکی و تهویه مطبوع، طیف وسیعی از مدل های اسپلیت دیواری، کاستی و داکت اسپلیت را به بازار عرضه کرده است. اما کیفیت و فناوری پیشرفته این دستگاه ها تنها بخشی از معادله است؛ نصب اصولی و مطابق با استانداردهای فنی، ضامن اصلی کارایی، دوام و ایمنی آن هاست. نصب کولر گازی، به ویژه در شرایط متفاوت ساختمانی، نیازمند دانش تخصصی و رعایت نکات فنی دقیق است. تفاوت در مصالح دیوارها از قبیل آجر، بتن، گچ و کناف، یا ساختار سقف ها اعم از سقف کاذب و سقف اصلی، هر یک چالش ها و الزامات خاص خود را برای تثبیت و لوله کشی یونیت های داخلی و خارجی دستگاه ایجاد می کنند. این مقاله به عنوان یک مرجع تخصصی، به بررسی جامع نحوه نصب کولر گازی پاناسونیک با در نظر گرفتن انواع مختلف سطوح نصب می پردازد تا کاربران و تکنسین ها بتوانند با آگاهی کامل، بهترین روش را برای هر شرایط انتخاب کنند و از بروز مشکلات احتمالی جلوگیری نمایند.

آماده سازی های اولیه و پیش نیازهای نصب کولر گازی پاناسونیک

پیش از هرگونه اقدام برای نصب فیزیکی کولر گازی پاناسونیک، مجموعه ای از آماده سازی های اولیه و بررسی پیش نیازها ضروری است. این مرحله شامل انتخاب دقیق محل نصب، تأمین ابزارهای تخصصی و رعایت نکات ایمنی است که نقش کلیدی در موفقیت آمیز بودن فرآیند نصب و عملکرد صحیح دستگاه در آینده دارد.

انتخاب مکان بهینه برای یونیت داخلی و خارجی پاناسونیک

محل قرارگیری هر دو یونیت داخلی و خارجی کولر گازی پاناسونیک باید با دقت و بر اساس ملاحظات فنی انتخاب شود تا حداکثر کارایی، طول عمر و حداقل مصرف انرژی را تضمین کند. انتخاب نادرست مکان می تواند منجر به کاهش ظرفیت سرمایش/گرمایش، افزایش مصرف برق، و حتی خرابی زودهنگام دستگاه شود.

ملاحظات انتخاب مکان برای یونیت داخلی

یونیت داخلی (پنل دیواری، کاستی یا داکت) باید در محلی نصب شود که توزیع هوای سرد یا گرم در فضا به بهترین شکل ممکن صورت گیرد. نکات کلیدی در این خصوص عبارتند از:

• جریان هوا: از نصب یونیت در مکان هایی که جریان هوای ورودی یا خروجی آن مسدود می شود (مانند پشت پرده های ضخیم، بالای کمدها یا نزدیک موانع بزرگ) خودداری شود. هوای برگشتی به یونیت و هوای دهشی از آن باید مسیر آزاد و بدون مانع داشته باشند.
• فاصله از منابع گرما و نور مستقیم: یونیت داخلی نباید در معرض تابش مستقیم نور خورشید یا نزدیک منابع تولید گرما مانند رادیاتور، بخاری، تلویزیون، یا سایر لوازم الکترونیکی قرار گیرد. این امر باعث می شود سنسور دمای یونیت، دمای محیط را بالاتر از واقعیت تشخیص داده و دستگاه بیش از حد لازم کار کند، که منجر به افزایش مصرف انرژی می شود.
• دسترسی برای سرویس: محل نصب باید به گونه ای باشد که تکنسین به راحتی بتواند برای سرویس های دوره ای، تمیز کردن فیلترها، و تعمیرات احتمالی به دستگاه دسترسی داشته باشد. فضای کافی در اطراف یونیت برای باز کردن کاورها و انجام عملیات فنی الزامی است.
• عدم تداخل با امواج الکترومغناطیس: حداقل فاصله یک متری از آنتن های رادیو و تلویزیون، خطوط برق و تلفن، و سیستم های امنیتی خانگی حفظ شود تا از نویز الکتریکی و اختلال در عملکرد دستگاه جلوگیری شود.
• ملاحظات نویز و لرزش: یونیت داخلی باید در محلی نصب شود که کمترین آلودگی صوتی را برای ساکنین ایجاد کند. اگرچه کولرهای پاناسونیک معمولاً کم صدا هستند، اما نصب نامناسب می تواند لرزش و صدای اضافی تولید کند.
• شیب مناسب برای لوله درین: برای تخلیه آسان و مطمئن آب کندانس شده، محل نصب باید امکان ایجاد شیب ۲ تا ۳ درجه ای برای لوله درین به سمت خارج ساختمان یا نقطه تخلیه را فراهم آورد.

ملاحظات انتخاب مکان برای یونیت خارجی (کندانسور)

یونیت خارجی، که وظیفه دفع گرما به محیط بیرون را بر عهده دارد، باید در محلی نصب شود که حداکثر تبادل حرارت صورت گیرد و دستگاه در معرض عوامل آسیب زا نباشد:

• جریان هوای کافی: کندانسور باید در فضایی باز و با تهویه مناسب نصب شود تا هوای گرم خروجی از آن به راحتی پراکنده شده و هوای تازه برای تبادل حرارت در دسترس باشد. از نصب در فضاهای بسته، زیرزمین ها یا مکان هایی با جریان هوای محدود جداً خودداری شود. حداقل فاصله ۳۰ سانتی متری از دیوارها و موانع اطراف توصیه می شود.
• دور از تابش مستقیم نور خورشید و گرد و غبار: اگرچه یونیت خارجی برای کار در فضای باز طراحی شده است، اما نصب آن در محلی که کمتر در معرض تابش مستقیم و شدید آفتاب (به ویژه در ساعات اوج تابش) باشد، به کاهش بار حرارتی و افزایش کارایی کمک می کند. همچنین، از نصب در مکان های بسیار آلوده به گرد و غبار یا مواد شیمیایی خورنده پرهیز شود.
• دسترسی برای سرویس و تعمیرات: محل قرارگیری کندانسور باید به گونه ای باشد که تکنسین برای انجام سرویس های دوره ای (مانند شستشوی کویل ها)، وکیوم کردن، شارژ گاز و تعمیرات احتمالی به راحتی به آن دسترسی داشته باشد.
• ملاحظات نویز و لرزش: با توجه به اینکه کندانسور منبع اصلی نویز و لرزش در سیستم است، باید در فاصله ای مناسب از پنجره ها، درب ها و مناطق مسکونی همسایگان نصب شود تا ایجاد مزاحمت نکند. استفاده از پایه لرزه گیر توصیه می شود.
• ترازبودن سطح نصب: کندانسور باید بر روی سطحی کاملاً تراز و پایدار نصب شود تا از لرزش های غیرعادی و آسیب به کمپرسور جلوگیری شود.

ابزار و تجهیزات ضروری برای نصب کولر گازی پاناسونیک

نصب کولر گازی، فرآیندی تخصصی است که به مجموعه ای از ابزارهای ویژه نیاز دارد. استفاده از ابزار مناسب نه تنها کیفیت نصب را تضمین می کند، بلکه ایمنی تکنسین را نیز افزایش می دهد. در اینجا به تفکیک ابزارهای مورد نیاز اشاره می شود:

1. دریل هیلتی (چکشی) و مته های مناسب:
   • مته الماسه یا سرتخت با قطر ۷.۵ تا ۸ سانتی متر برای ایجاد سوراخ عبور لوله ها در دیوار.
   • مته های با سایزهای مختلف برای سوراخ کاری جهت نصب پایه یونیت داخلی و براکت یونیت خارجی (مته های مناسب برای بتن، آجر، و چوب/فلز).
2. تراز لیزری یا تراز حبابی دقیق: برای اطمینان از نصب کاملاً تراز صفحه نگهدارنده یونیت داخلی و سکوی کندانسور، که برای تخلیه صحیح درین و عملکرد بهینه دستگاه حیاتی است.
3. گیج مانیفولد (Manifold Gauge): برای اندازه گیری فشار گاز مبرد در سیستم و همچنین کنترل فرآیند وکیوم. این ابزار برای تشخیص نشتی و شارژ دقیق گاز ضروری است.
4. پمپ وکیوم (Vacuum Pump): برای حذف کامل هوا و رطوبت از مدار مبرد. این مرحله برای جلوگیری از یخ زدگی، خوردگی داخلی و افزایش راندمان سیستم کاملاً حیاتی است.
5. لوله بر (Tube Cutter): برای برش دقیق و تمیز لوله های مسی بدون له شدگی یا پلیسه.
6. لوله خم کن (Tube Bender): برای خم کردن لوله های مسی بدون شکستگی یا مسدود شدن مسیر جریان.
7. دستگاه فلرینگ (Flaring Tool): برای ایجاد فلر یا گشادگی مخروطی شکل در انتهای لوله های مسی، که برای اتصال محکم و بدون نشتی لوله ها به شیرهای یونیت داخلی و خارجی ضروری است. این فرآیند نیاز به دقت بالا دارد.
8. آچار گشتاور (Torque Wrench): برای محکم کردن مهره های فلر با گشتاور استاندارد که توسط سازنده (پاناسونیک) تعیین شده است، تا از نشتی جلوگیری شده و به لوله ها یا شیرآلات آسیب نرسد.
9. مولتی متر (Multimeter) یا کلمپ متر (Clamp Meter): برای اندازه گیری ولتاژ، جریان و تست پیوستگی سیم کشی های الکتریکی.
10. پیچ گوشتی (ساده و چهارسو) و آچار فرانسه: برای باز و بسته کردن پیچ ها و اتصالات مکانیکی.
11. کاتر و نوار عایق بندی (Tape): برای عایق بندی لوله ها و محافظت از آن ها در برابر عوامل محیطی و کندانس.
12. نوار پرایمر (Prime Tape) یا نوار لوله مسی: برای پوشش و محافظت از لوله های مسی.
13. تجهیزات ایمنی فردی (PPE): شامل دستکش کار، عینک ایمنی و کفش ایمنی.
14. دتکتور نشت گاز مبرد (اختیاری اما توصیه شده): برای شناسایی نشتی های کوچک گاز مبرد.
15. ترازوی دیجیتال (Digital Scale): برای شارژ دقیق گاز مبرد بر اساس وزن (برای گازهای R410A و R32 که به صورت ترکیبی هستند).

نکات ایمنی قبل از شروع عملیات نصب

ایمنی در فرآیند نصب کولر گازی از اهمیت بالایی برخوردار است. رعایت نکات ایمنی نه تنها از حوادث احتمالی جلوگیری می کند، بلکه سلامت نصاب و کیفیت نصب را تضمین می نماید:

• قطع کامل برق: قبل از شروع هرگونه کار الکتریکی، مطمئن شوید که تغذیه برق اصلی به محل نصب کولر گازی از طریق قطع فیوز اصلی یا کلید مینیاتوری مرتبط کاملاً قطع شده باشد. استفاده از تستر ولتاژ برای اطمینان از عدم وجود جریان برق الزامی است.
• استفاده از تجهیزات حفاظت فردی (PPE): همواره از دستکش های کار مناسب برای محافظت از دست ها در برابر لبه های تیز فلزی، عینک ایمنی برای محافظت از چشم ها در برابر تراشه های حاصل از دریل کاری و سایر ذرات، و کفش ایمنی استفاده کنید.
• بررسی نقشه های تأسیسات ساختمان: قبل از دریل کاری دیوارها و سقف ها، نقشه های ساختمان را بررسی کنید تا از عدم وجود لوله های آب، سیم های برق، کابل های شبکه یا سایر تأسیسات در مسیر سوراخ کاری اطمینان حاصل شود. در صورت عدم دسترسی به نقشه، از دتکتور فلز و برق استفاده کنید.
• تأمین تهویه مناسب: در حین کار با مواد شیمیایی مانند گاز مبرد یا فوم، از تهویه مناسب محیط اطمینان حاصل کنید.
• حفظ تعادل و ایمنی در ارتفاع: هنگام کار در ارتفاع، از نردبان های مستحکم و تراز یا سکوهای کار ایمن استفاده کنید. هرگز تعادل خود را به خطر نیندازید.
• آشنایی با دفترچه راهنمای پاناسونیک: همواره قبل از نصب، دفترچه راهنمای نصب و دستورالعمل های ایمنی ارائه شده توسط شرکت پاناسونیک برای مدل خاص دستگاه را به دقت مطالعه کنید.

نصب یونیت داخلی (Indoor Unit) بر اساس نوع دیوار

نصب یونیت داخلی کولر گازی پاناسونیک، اولین گام عملیاتی پس از آماده سازی های اولیه است. این فرآیند شامل مراحل مشترکی است که برای تمام انواع دیوارها صدق می کند و سپس با توجه به جنس دیوار، ملاحظات ویژه ای را شامل می شود.

مراحل مشترک نصب یونیت داخلی (پایه و اساس)

این مراحل، هسته اصلی نصب یونیت داخلی را تشکیل می دهند و باید با دقت بالا انجام شوند:

1. نصب صفحه نگهدارنده (پلیت) با تراز دقیق:
   • صفحه نگهدارنده فلزی یا پلاستیکی که وظیفه نگهداری یونیت داخلی را بر عهده دارد، باید کاملاً تراز و محکم به دیوار متصل شود. هرگونه عدم تراز بودن می تواند منجر به مشکلات در تخلیه آب درین و یا لرزش دستگاه شود.
   • با استفاده از تراز لیزری یا تراز حبابی، نقطه مرکزی و افقی صفحه را روی دیوار علامت گذاری کنید. مطمئن شوید که حداقل ۱۵ سانتی متر فاصله از سقف و اطراف، و حداقل ۲.۱۵ متر ارتفاع از کف زمین رعایت شود.
   • نقاط سوراخ کاری روی دیوار را از طریق سوراخ های موجود در صفحه نگهدارنده علامت بزنید.
2. نحوه علامت گذاری و ایجاد سوراخ عبور لوله ها:
   • محل دقیق سوراخ برای عبور لوله های مسی، لوله درین و کابل کنترل از دیوار به سمت بیرون را تعیین کنید. این سوراخ معمولاً در پایین سمت چپ یا راست یونیت داخلی قرار می گیرد.
   • قطر سوراخ باید حدود ۷.۵ تا ۸ سانتی متر باشد تا امکان عبور تمامی لوله ها و عایق بندی آن ها فراهم شود.
   • مهم تر اینکه، سوراخ باید با شیب ملایم (حدود ۲ تا ۳ درجه) به سمت بیرون ایجاد شود. این شیب برای اطمینان از تخلیه ثقلی آب کندانس شده از یونیت داخلی و جلوگیری از بازگشت آب به داخل ساختمان حیاتی است.
   • برای دریل کاری، از دریل هیلتی (چکشی) با مته مناسب استفاده کنید. پس از سوراخ کاری، لبه های سوراخ را صاف کرده و هرگونه براده یا گرد و غبار را پاک کنید.
3. بررسی و اتصال سیم کشی الکتریکی (طبق نقشه پاناسونیک):
   • قبل از نصب یونیت، پوشش جلوی دستگاه را برداشته و به ترمینال های سیم کشی دسترسی پیدا کنید.
   • کابل کنترل که از یونیت خارجی یا منبع تغذیه اصلی می آید، باید مطابق با نمودار سیم کشی ارائه شده در دفترچه راهنمای پاناسونیک به ترمینال های مربوطه (L, N, S و گراند) متصل شود. هرگونه خطای سیم کشی می تواند منجر به عدم کارکرد دستگاه، آسیب دیدن قطعات یا حتی خطر برق گرفتگی شود.
   • مطمئن شوید که تمامی اتصالات محکم و ایمن هستند و سیم ها به درستی عایق بندی شده اند.
4. اتصال لوله های مسی (گاز و مایع)، لوله درین و کابل کنترل به یونیت داخلی:
   • لوله مسی رفت (مایع) و برگشت (گاز) با سایزهای مشخص شده (بر اساس ظرفیت دستگاه) به شیرهای سرویس یونیت داخلی متصل می شوند. انتهای لوله ها باید با دستگاه فلرینگ، فلر شوند و سپس با آچارهای گشتاور به مهره های شیرها محکم شوند تا از نشتی گاز مبرد جلوگیری شود.
   • لوله درین (تخلیه آب) نیز به خروجی درین یونیت داخلی متصل شده و باید مسیر آن به سمت سوراخ دیواری هدایت شود و شیب مناسب آن حفظ شود.
   • کابل کنترل و لوله ها پس از اتصال، باید به صورت منظم و با استفاده از نوار عایق بندی و نوار پرایمر، بسته بندی شوند تا از عوامل محیطی (نور خورشید، آسیب های فیزیکی) محافظت شوند و از کندانس (عرق کردن) روی لوله های سرد جلوگیری شود.

نصب بر روی دیوار آجری، بتنی و سیمانی

این نوع دیوارها به دلیل استحکام بالا، رایج ترین و ایده آل ترین سطوح برای نصب کولر گازی هستند، اما نیازمند روش های دریل کاری و انتخاب اتصالات مناسب می باشند:

• روش های دریل کاری: برای دریل کاری در دیوارهای آجری و بتنی، استفاده از دریل هیلتی (دریل چکشی) با مته های الماسه یا مته های مخصوص بتن (SDS Plus یا SDS Max) ضروری است. قبل از دریل کاری، محل دقیق سوراخ ها را علامت گذاری کنید. هنگام دریل کاری، سرعت و فشار مناسب را تنظیم کنید تا از ترک خوردگی یا آسیب به دیوار جلوگیری شود.
• انتخاب پیچ و رولپلاک های فولادی و مقاوم: برای تحمل وزن یونیت داخلی (که می تواند تا ۱۵ کیلوگرم باشد)، باید از پیچ و رولپلاک های فولادی و مقاوم (مانند رولپلاک های رول بولت یا پیچ و رولپلاک های پلاستیکی با کیفیت بالا و قطر مناسب) استفاده شود. حداقل ۴ تا ۶ نقطه اتصال برای صفحه نگهدارنده توصیه می شود. پیچ ها باید به اندازه ای بلند باشند که عمق کافی در دیوار فرو روند و اتصال محکم ایجاد کنند.
• تکنیک های محکم سازی: پس از دریل کاری، رولپلاک ها را درون سوراخ ها قرار داده و سپس صفحه نگهدارنده را با پیچ های مناسب به دیوار محکم کنید. مطمئن شوید که صفحه کاملاً محکم و بدون لرزش است. در صورت نیاز به استحکام بیشتر، می توانید از چسب های کاشت میلگرد یا انکرهای شیمیایی نیز استفاده کنید، هرچند برای یونیت های داخلی کمتر رایج است.

نصب بر روی دیوار گچی (کناف/Drywall)

دیوارهای کنافی یا درای وال به دلیل ساختار توخالی و مقاومت کمتر در برابر وزن و کشش، چالش های خاصی را برای نصب کولر گازی پاناسونیک ایجاد می کنند. نصب مستقیم یونیت بر روی این نوع دیوار بدون تقویت مناسب، می تواند منجر به سقوط دستگاه و آسیب های جدی شود.

• چالش های اصلی:
  • استحکام پایین: صفحات گچی (کناف) به تنهایی قادر به تحمل وزن یونیت داخلی کولر گازی (که در مدل های مختلف پاناسونیک متفاوت است اما می تواند تا ۱۵ کیلوگرم برسد) نیستند.
  • نیاز به تقویت سازه: برای نصب ایمن، باید وزن یونیت به سازه اصلی دیوار (مانند استادهای فلزی یا چوبی پشت کناف) منتقل شود.
• روش های تقویت دیوار:
  • استفاده از سازه پشتیبان فلزی یا چوبی در پشت کناف (Blocking): ایده آل ترین روش، شناسایی موقعیت استادهای (Studs) فلزی یا چوبی پشت کناف است. اگر صفحه نگهدارنده یونیت داخلی بتواند به حداقل دو استاد متصل شود، می توان از پیچ های بلند و مناسب برای چوب یا فلز استفاده کرد. در صورتی که محل نصب بین استادها قرار گیرد، لازم است قسمتی از کناف برش خورده و یک قطعه چوبی یا فلزی (Blocking) به صورت افقی بین دو استاد کناری نصب شود. سپس صفحه نگهدارنده یونیت داخلی به این قطعه چوبی/فلزی محکم می شود. پس از نصب، قسمت برش خورده کناف ترمیم می گردد.
  • انکر بولت های مخصوص کناف (مانند پروانه ای، گلدانی): در مواردی که امکان دسترسی به پشت کناف برای نصب سازه پشتیبان وجود ندارد، می توان از انکر بولت های مخصوص کناف استفاده کرد. این انکرها (مانند انکر پروانه ای، انکر گلدانی، یا انکر Molly) پس از عبور از کناف، در پشت آن باز شده و سطح وسیع تری برای توزیع وزن فراهم می کنند. با این حال، باید توجه داشت که این روش برای تحمل وزن های سنگین، کمتر از روش اول توصیه می شود و باید از تعداد کافی انکر (مثلاً ۶ تا ۸ عدد) با توزیع وزن مناسب استفاده شود. در هر صورت، مشاوره با نصاب متخصص ضروری است.
• جلوگیری از ترک خوردگی و آسیب به ساختار دیوار: دریل کاری در کناف باید با دقت و با مته مناسب انجام شود تا از ترک خوردگی صفحه گچی جلوگیری شود. استفاده از رولپلاک های نامناسب یا محکم کردن بیش از حد پیچ ها می تواند به کناف آسیب برساند.

ملاحظات خاص برای دیوارهای توخالی یا بلوکی

دیوارهای توخالی (مانند دیوارهای سفالی یا بلوک های سبک) یا دیوارهای بتنی پیش ساخته با حفره های داخلی نیز چالش هایی مشابه دیوارهای کناف دارند:

• استفاده از رولپلاک های شیمیایی یا چسب های کاشت میلگرد: برای این نوع دیوارها، رولپلاک های شیمیایی یا تزریق چسب کاشت میلگرد درون سوراخ های دریل شده و سپس وارد کردن پیچ یا میلگرد، می تواند استحکام بسیار بالایی ایجاد کند. این روش به ویژه برای نصب های سنگین تر توصیه می شود.
• رولپلاک های پروانه ای یا انکرهای انبساطی: رولپلاک های پروانه ای که در پشت حفره باز می شوند یا انکرهای انبساطی فلزی که با ایجاد فشار در دیواره داخلی حفره، محکم می شوند، نیز می توانند گزینه های مناسبی باشند.
• شناسایی فضای خالی: قبل از دریل کاری، مهم است که از نوع و میزان فضای خالی در دیوار اطلاع حاصل شود تا رولپلاک مناسب انتخاب گردد.

نصب صحیح یونیت داخلی کولر گازی پاناسونیک، به ویژه بر روی سطوحی با مقاومت کمتر مانند دیوارهای کناف، نیازمند ارزیابی دقیق ساختار دیوار و استفاده از روش های تقویت کننده مانند سازه های پشتیبان یا انکر بولت های مخصوص است. این دقت، ضامن پایداری دستگاه و جلوگیری از آسیب های احتمالی به سازه و تجهیزات است.

نصب یونیت داخلی (Indoor Unit) بر اساس نوع سقف (مختص کولر گازی کاستی و داکت اسپلیت پاناسونیک)

برخی از مدل های کولر گازی پاناسونیک، از جمله یونیت های کاستی (Cassette) و داکت اسپلیت (Ducted)، به جای نصب دیواری، در سقف (معمولاً سقف کاذب) نصب می شوند. این نوع نصب، به دلیل ماهیت سقفی بودن، ملاحظات و مراحل فنی کاملاً متفاوتی نسبت به مدل های دیواری دارد.

آشنایی با کولرهای گازی کاستی (Cassette) و داکت اسپلیت (Ducted) پاناسونیک

پیش از ورود به جزئیات نصب، درک تفاوت های این دو نوع سیستم تهویه مطبوع پاناسونیک ضروری است:

• کولرهای گازی کاستی (Cassette):
  • عملکرد و ظاهر: این یونیت ها به طور کامل در سقف کاذب پنهان می شوند و تنها یک پنل تزئینی مربعی شکل (معمولاً با چهار جهت پرتاب باد) در پایین سقف قابل مشاهده است. این طراحی برای فضاهایی که زیبایی و یکپارچگی معماری اهمیت دارد، ایده آل است.
  • کاربردها: عمدتاً در فضاهای اداری، تجاری، فروشگاه ها، رستوران ها و سالن ها که سقف کاذب وجود دارد، استفاده می شوند.
  • مدل های رایج پاناسونیک: پاناسونیک مدل های مختلف کاستی با ظرفیت های متنوع را ارائه می دهد که همگی دارای پمپ درین داخلی برای تخلیه آب کندانس شده هستند.
• داکت اسپلیت (Ducted / کانالی):
  • عملکرد و ظاهر: یونیت اصلی داکت اسپلیت نیز به طور کامل در فضای سقف کاذب یا سقف اصلی (با کانال کشی) پنهان می شود. تنها دریچه های دهش (Supply) و مکش (Return) هوا در نقاط مختلف سقف یا دیوار قابل مشاهده هستند. هوا از طریق کانال ها به نقاط مختلف فضا توزیع می شود.
  • کاربردها: مناسب برای تهویه مطبوع چندین فضا یا یک فضای بزرگ، در آپارتمان ها، ویلاها، دفاتر و پروژه های تجاری بزرگ.
  • مدل های رایج پاناسونیک: پاناسونیک داکت اسپلیت هایی با ظرفیت های بالا و قابلیت اتصال به کانال های طولانی تر را تولید می کند که می توانند نیازهای تهویه مطبوع پیچیده تر را برآورده سازند.

نصب یونیت کاستی بر روی سقف کاذب

نصب یونیت کاستی در سقف کاذب، فرآیندی دقیق است که نیازمند توجه ویژه به استحکام سازه سقف و تراز بودن دستگاه است:

1. بررسی استحکام سازه سقف کاذب و نیاز به تقویت آن:
   • سقف کاذب به تنهایی برای تحمل وزن یونیت کاستی مناسب نیست. وزن یونیت باید به سازه اصلی ساختمان (سقف بتنی یا تیرآهن ها) منتقل شود.
   • برای این منظور، از رادهای رزوه دار (میلگرد آویز) یا تسمه های فلزی مخصوص استفاده می شود. این رادها از سقف اصلی آویزان شده و یونیت کاستی توسط آن ها نگه داشته می شود.
   • تعداد و قطر رادها باید متناسب با وزن یونیت انتخاب شود و انکر بولت های سقفی مناسب برای اتصال رادها به سقف اصلی به کار روند.
2. مراحل دقیق برش سقف کاذب برای جای گذاری یونیت و دریچه ها:
   • بر اساس ابعاد دقیق یونیت کاستی و پنل تزئینی آن، محل برش در سقف کاذب را علامت گذاری کنید. دقت در برش بسیار مهم است تا پنل به درستی فیت شود و ظاهر نهایی مناسب باشد.
   • برش سقف کاذب باید با ابزار مناسب (مانند کاتر کناف) و با رعایت احتیاط کامل صورت گیرد تا از آسیب به سایر تأسیسات بالای سقف (مانند لوله کشی، سیم کشی برق) جلوگیری شود.
3. نحوه آویزان کردن یونیت از سقف اصلی:
   • رادهای رزوه دار (معمولاً M8 یا M10) به کمک انکر بولت های سقفی (مانند رول بولت های پروانه ای، یا انکرهای شیمیایی در بتن) به سقف اصلی متصل می شوند.
   • یونیت کاستی دارای چهار نقطه اتصال برای آویزان شدن است. یونیت را به آرامی بالا برده و به رادهای آویز متصل کنید. از مهره های مناسب و واشرهای لرزه گیر برای محکم کردن یونیت استفاده کنید.
4. تراز کردن دقیق یونیت کاستی در چهار جهت:
   • پس از آویزان کردن، تراز بودن یونیت در هر چهار جهت (طول، عرض و عمق) با استفاده از تراز لیزری یا تراز حبابی بسیار حیاتی است. عدم تراز بودن می تواند منجر به تجمع آب کندانس شده در یک نقطه، نشت آب از دستگاه و آسیب به سقف کاذب شود.
   • با تنظیم مهره های روی رادهای آویز، یونیت را کاملاً تراز کنید.
5. مسیردهی لوله های درین (با شیب کافی) و لوله های مبرد در بالای سقف کاذب:
   • لوله های مسی مبرد و لوله درین باید با دقت در فضای بالای سقف کاذب مسیریابی شوند.
   • لوله های مبرد باید عایق بندی کامل شوند و لوله درین باید دارای شیب کافی (حداقل ۱٪) به سمت نقطه تخلیه باشد. در صورت لزوم، از پمپ درین داخلی یونیت کاستی برای پمپاژ آب به سمت بالا یا مسافت های طولانی استفاده می شود.

نصب داکت اسپلیت در فضای سقف (کاذب یا اصلی)

نصب داکت اسپلیت پیچیده تر است و علاوه بر نصب یونیت، شامل طراحی و اجرای سیستم کانال کشی نیز می شود:

1. ملاحظات مربوط به کانال کشی:
   • اندازه و متریال: ابعاد کانال ها (ورودی و خروجی هوا) باید بر اساس ظرفیت داکت اسپلیت و محاسبه حجم هوای مورد نیاز برای هر فضا توسط متخصص تأسیسات تعیین شود. کانال ها می توانند از ورق گالوانیزه، پلی اورتان (پیش عایق) یا فلکسیبل (انعطاف پذیر) باشند.
   • عایق بندی: تمامی کانال های دهش و برگشت باید به طور کامل عایق بندی حرارتی (با پشم شیشه، الاستومری یا فوم) شوند تا از اتلاف انرژی و کندانس شدن رطوبت روی سطح کانال ها جلوگیری شود.
2. نحوه نصب یونیت مرکزی و اتصال آن به کانال ها:
   • یونیت داکت اسپلیت نیز مانند یونیت کاستی از سقف اصلی آویزان می شود و باید کاملاً تراز باشد.
   • اتصالات کانال ها به دهانه ورودی و خروجی یونیت مرکزی باید کاملاً آب بندی شوند تا از نشتی هوا و افت فشار جلوگیری شود.
3. تعیین و ایجاد محل دریچه های دهش و مکش هوا:
   • محل دریچه های دهش (Supply Air Grilles) و مکش (Return Air Grilles) باید بر اساس طراحی سیستم و برای توزیع یکنواخت هوا در فضا تعیین شود.
   • برش های لازم در سقف کاذب برای نصب دریچه ها باید با دقت انجام شود. دریچه های مکش معمولاً بزرگ تر از دریچه های دهش هستند و حاوی فیلتر نیز می باشند.
4. لزوم هماهنگی با تأسیسات دیگر ساختمان:
   • نصب داکت اسپلیت نیازمند هماهنگی نزدیک با سایر تیم های تأسیساتی (برق کاران، لوله کشان، آتش نشانان و…) است تا از تداخل مسیر کانال ها با لوله های آب، کابل های برق، داکت های دیگر و سیستم های اطفاء حریق جلوگیری شود.
   • مسیر کانال ها باید به گونه ای طراحی شود که دسترسی به سرویس و تعمیرات سایر تأسیسات را محدود نکند.

چالش های لوله کشی و درین در نصب سقفی

در نصب های سقفی، مدیریت آب کندانس شده و مسیردهی لوله های مبرد اهمیت ویژه ای دارد:

• اهمیت پمپ درین داخلی یونیت های کاستی و داکت اسپلیت: اکثر یونیت های کاستی و داکت اسپلیت پاناسونیک دارای پمپ درین داخلی هستند که آب کندانس شده را تا ارتفاع مشخصی (معمولاً تا ۷۰ سانتی متر تا ۱ متر) پمپاژ می کند. این ویژگی امکان شیب دهی به لوله درین را فراهم می کند حتی اگر نقطه تخلیه پایین تر از یونیت نباشد. بررسی عملکرد صحیح پمپ درین قبل از بستن سقف کاذب ضروری است.
• طراحی مسیر درین برای جلوگیری از گرفتگی و نشت آب:
  • لوله درین باید با شیب کافی نصب شود تا آب به صورت ثقلی (در صورت عدم استفاده از پمپ درین یا پس از پمپ درین) تخلیه شود.
  • استفاده از لوله درین با قطر مناسب و حداقل تعداد خم ها برای جلوگیری از گرفتگی (توسط رسوبات، جلبک یا ذرات معلق) توصیه می شود.
  • لوله درین باید عایق بندی شود تا از کندانس خارجی روی آن جلوگیری شود.
  • نقطه نهایی تخلیه آب درین باید به فاضلاب یا محلی مناسب هدایت شود که باعث آسیب به سازه یا ایجاد رطوبت در محیط نشود.

نصب یونیت خارجی (Outdoor Unit – کندانسور)

یونیت خارجی یا کندانسور، قلب تپنده سیستم کولر گازی پاناسونیک است که وظیفه دفع حرارت جذب شده از فضای داخلی را بر عهده دارد. نصب صحیح این یونیت، شامل انتخاب مکان مناسب و استفاده از روش های مقاوم، برای کارایی و دوام دستگاه حیاتی است.

انتخاب مکان مناسب برای کندانسور

مکان یابی کندانسور باید با دقت و با رعایت نکات فنی صورت گیرد تا از عملکرد بهینه و طول عمر دستگاه اطمینان حاصل شود:

• جریان هوای کافی: مهم ترین عامل، اطمینان از جریان هوای آزاد و بدون مانع در اطراف کندانسور است. هوای گرم خروجی از فن کندانسور نباید دوباره به داخل آن بازگردد. حداقل فاصله ۳۰ سانتی متری از دیوارها و موانع اطراف توصیه می شود. از نصب در گوشه های بسته، زیرزمین ها یا مکان های محصور که تهویه مناسبی ندارند، خودداری کنید.
• دور از تابش مستقیم نور خورشید و گرد و غبار: اگرچه یونیت خارجی برای کار در فضای باز طراحی شده است، اما قرار گرفتن طولانی مدت در معرض تابش مستقیم و شدید نور خورشید (به ویژه در ساعات اوج تابش) می تواند دمای کار کمپرسور را بالا برده و راندمان سیستم را کاهش دهد. استفاده از سایه بان یا نصب در مکانی که در ساعات گرم روز سایه دارد، توصیه می شود. همچنین، از نصب در مناطق پر گرد و غبار یا نزدیک به منابع آلودگی (مانند پارکینگ ها، خیابان های شلوغ) خودداری شود تا از کثیف شدن زودهنگام کویل های کندانسور و کاهش تبادل حرارت جلوگیری شود.
• حداقل لرزش و نویز: کندانسور منبع اصلی نویز و لرزش در سیستم است. آن را در فاصله ای مناسب از پنجره ها، درب ها، و مناطق مسکونی همسایگان نصب کنید تا ایجاد مزاحمت صوتی نکند. استفاده از پایه لرزه گیر لاستیکی یا فنرهای مخصوص ضروری است.
• ملاحظات دسترسی برای سرویس و تعمیرات آتی: محل نصب باید به گونه ای باشد که تکنسین برای انجام سرویس های دوره ای (مانند شستشوی کویل ها، بررسی گاز مبرد) و تعمیرات احتمالی به راحتی به تمام قسمت های دستگاه دسترسی داشته باشد. این شامل دسترسی به شیرهای سرویس، فن و برد کنترل است.
• ترازبودن سطح نصب: کندانسور باید بر روی یک سطح کاملاً تراز و مستحکم نصب شود. عدم تراز بودن می تواند منجر به لرزش های غیرعادی، تنش به خطوط لوله و حتی آسیب به کمپرسور شود.

روش های نصب کندانسور بر اساس مکان

مکان نصب کندانسور می تواند متفاوت باشد و هر روش نیازمند ملاحظات خاص خود است:

1. روی زمین یا بالکن:
   • این روش رایج ترین و آسان ترین نوع نصب است.
   • استفاده از پایه لرزه گیر: کندانسور باید بر روی پایه های لاستیکی یا پلاستیکی لرزه گیر قرار گیرد تا لرزش های دستگاه جذب شده و به سازه ساختمان منتقل نشود.
   • سکوی بتنی تراز شده: ایده آل است که کندانسور بر روی یک سکوی بتنی کوچک و کاملاً تراز قرار گیرد. این سکو می تواند از جمع شدن آب در زیر دستگاه جلوگیری کرده و سطح پایداری را فراهم کند. این سکو باید حداقل ۱۰-۱۵ سانتی متر از سطح زمین بالاتر باشد تا در فصول سرد، برف یا آب جمع شده به دستگاه آسیب نرساند.
2. روی براکت دیواری (Bracket):
   • در مواردی که فضای روی زمین یا بالکن محدود است، کندانسور را می توان با استفاده از براکت های فلزی مخصوص به دیوار متصل کرد.
   • انتخاب براکت با ظرفیت وزن مناسب: براکت ها باید از جنس مقاوم (مانند فولاد با پوشش ضد زنگ) باشند و ظرفیت وزنی آن ها بیش از دو برابر وزن کندانسور باشد تا ایمنی و پایداری کامل را تضمین کنند.
   • اطمینان از استحکام دیوار: این روش تنها برای دیوارهای بسیار مستحکم مانند دیوارهای آجری، بتنی یا بلوکی مناسب است. هرگز کندانسور را با براکت روی دیوارهای کناف یا دیوارهای با استحکام پایین نصب نکنید.
   • استفاده از انکر بولت های مناسب: برای اتصال براکت به دیوار، از انکر بولت های فولادی قوی و مناسب برای نوع دیوار استفاده کنید. تعداد و نحوه توزیع انکرها باید به گونه ای باشد که وزن به درستی توزیع شده و براکت کاملاً محکم باشد.
3. روی سقف (در موارد خاص و با سازه تقویت شده):
   • نصب کندانسور بر روی سقف، به خصوص در ساختمان های تجاری یا آپارتمان ها، رایج است.
   • ملاحظات ویژه وزن و لرزش: وزن کندانسور و لرزش آن می تواند بر سازه سقف و طبقات پایین تر تأثیر بگذارد. قبل از نصب، ارزیابی سازه ای توسط مهندس عمران ضروری است.
   • سازه تقویت شده: کندانسور باید بر روی یک سکوی فلزی یا بتنی تقویت شده نصب شود که به طور مستقیم به سازه اصلی سقف متصل است و قادر به تحمل وزن و جذب لرزش ها باشد.
   • ملاحظات دسترسی: دسترسی به سقف برای نصب و سرویس کندانسور باید آسان و ایمن باشد.

اتصال نهایی لوله ها و سیم کشی به کندانسور

پس از نصب فیزیکی کندانسور، نوبت به اتصالات حیاتی لوله های مبرد و سیم کشی الکتریکی می رسد:

1. اتصال لوله های مسی با فلر کردن صحیح و استفاده از آچارهای گشتاور:
   • انتهای لوله های مسی که از یونیت داخلی می آیند، باید با دقت توسط دستگاه فلرینگ، فلر شوند. فلر باید کاملاً صاف، بدون ترک و با ابعاد صحیح باشد تا اتصال بدون نشتی را تضمین کند.
   • لوله ها را به شیرهای سرویس (Service Valves) یونیت خارجی متصل کنید. شیر بزرگ تر معمولاً برای لوله گاز (خط مکش) و شیر کوچک تر برای لوله مایع (خط مایع) است.
   • برای محکم کردن مهره های فلر، از دو آچار (یکی برای نگه داشتن شیر و دیگری برای چرخاندن مهره) و مهم تر از آن، از آچار گشتاور استفاده کنید. دفترچه راهنمای پاناسونیک، گشتاور استاندارد مورد نیاز برای هر سایز لوله را مشخص کرده است. رعایت این گشتاور برای جلوگیری از نشتی (کمتر از حد مجاز) یا آسیب به فلر/شیر (بیشتر از حد مجاز) ضروری است.
2. سیم کشی برق اصلی به کندانسور و اتصال کابل کنترل از یونیت داخلی:
   • کابل برق اصلی (تغذیه) از تابلوی برق ساختمان به کندانسور متصل می شود. سایز کابل و نوع محافظ (فیوز یا کلید مینیاتوری) باید مطابق با ظرفیت دستگاه و استانداردهای ملی برق باشد.
   • کابل کنترل که فرمان های ارتباطی بین یونیت داخلی و خارجی (مانند روشن/خاموش شدن کمپرسور و فن) را منتقل می کند، از یونیت داخلی به کندانسور متصل می شود. ترمینال های اتصال (L, N, S و گراند) باید مطابق با نمودار سیم کشی ارائه شده توسط پاناسونیک به درستی وصل شوند. هرگونه خطای سیم کشی می تواند باعث عدم کارکرد سیستم یا آسیب به برد الکترونیکی شود.
   • تمامی اتصالات الکتریکی باید محکم، ایمن و عایق بندی شده باشند. جعبه ترمینال یونیت خارجی را پس از سیم کشی به درستی ببندید تا از نفوذ آب و رطوبت جلوگیری شود.

مراحل پایانی، راه اندازی و نگهداری اولیه

پس از نصب فیزیکی یونیت های داخلی و خارجی و اتصالات مربوطه، نوبت به مراحل حیاتی و پایانی می رسد که تضمین کننده عملکرد صحیح و بهینه کولر گازی پاناسونیک است. این مراحل شامل وکیوم کردن، شارژ گاز (در صورت نیاز)، عایق بندی و تست نهایی سیستم می باشد.

وکیوم کردن کامل سیستم

وکیوم کردن (Evacuation) یکی از مهم ترین و حساس ترین مراحل در نصب کولر گازی است که متاسفانه گاهی اوقات نادیده گرفته می شود. اهمیت این مرحله به شرح زیر است:

• اهمیت وکیوم برای حذف هوا و رطوبت از مدار مبرد:
  • حذف هوا (Non-condensable Gases): وجود هوا در مدار مبرد باعث افزایش فشار داخل سیستم و کاهش راندمان کمپرسور می شود. این هوای اضافی منجر به افزایش مصرف انرژی و کاهش ظرفیت سرمایش/گرمایش دستگاه می شود.
  • حذف رطوبت: رطوبت (بخار آب) در حضور مبرد و روغن کمپرسور، می تواند با آن ها واکنش داده و اسیدهای خورنده تولید کند. این اسیدها به سیم پیچ های کمپرسور، لوله های مسی و سایر اجزا آسیب رسانده و منجر به خرابی کمپرسور (قلب سیستم) می شوند. علاوه بر این، رطوبت می تواند در نقاط سرد سیستم یخ بزند و مسیر جریان مبرد را مسدود کند.
  • توضیح علمی و عملی: پمپ وکیوم با ایجاد خلاء مطلق در مدار، نقطه جوش آب را تا دماهای بسیار پایین (حتی زیر صفر) کاهش می دهد و رطوبت موجود در سیستم را تبخیر کرده و همراه با هوا از مدار خارج می کند.
• مراحل دقیق وکیوم با استفاده از پمپ وکیوم و گیج مانیفولد:
  1. پمپ وکیوم را به پورت سرویس شیر مایع (معمولاً شیر کوچک تر) یا پورت سرویس شیر گاز (شیر بزرگ تر) از طریق گیج مانیفولد متصل کنید.
  2. شیرهای گیج مانیفولد (آبی و قرمز) را در حالت بسته قرار دهید.
  3. پمپ وکیوم را روشن کنید.
  4. شیر آبی گیج (Low Side) را باز کنید تا فرآیند وکیوم آغاز شود. گیج فشارسنج گیج مانیفولد باید شروع به پایین آمدن و ورود به محدوده خلاء (فشار منفی) کند.
  5. اجازه دهید پمپ وکیوم حداقل ۱۵ تا ۳۰ دقیقه (بسته به طول و قطر لوله ها و ظرفیت پمپ) کار کند تا فشار داخل سیستم به خلاء مطلق استاندارد (حدود ۵۰۰ میکرون یا ۰.۵ تور) برسد. استفاده از گیج خلاء دیجیتال برای اندازه گیری دقیق تر میکرون ها توصیه می شود.
  6. پس از رسیدن به خلاء مطلوب، ابتدا شیر آبی گیج مانیفولد را ببندید و سپس پمپ وکیوم را خاموش کنید.
  7. گیج مانیفولد را به مدت حداقل ۱۵ تا ۳۰ دقیقه در همان حالت متصل به سیستم نگه دارید و فشار را مشاهده کنید. اگر فشار افزایش یابد، نشتی در سیستم وجود دارد که باید پیدا و رفع شود. در غیر این صورت، سیستم بدون نشتی و عاری از هوا و رطوبت است.

شارژ گاز مبرد (در صورت نیاز و پس از وکیوم)

اکثر کولرهای گازی پاناسونیک تا طول لوله کشی مشخصی (معمولاً ۵ تا ۷ متر) دارای گاز مبرد کافی در یونیت خارجی هستند و نیازی به شارژ اضافه ندارند. اما اگر طول لوله کشی بیش از این حد استاندارد باشد، یا در صورت تعمیر نشتی و نیاز به شارژ مجدد، این مرحله باید با دقت انجام شود:

• انواع گازهای مبرد مورد استفاده در پاناسونیک: پاناسونیک بسته به مدل و سال ساخت، از گازهای مبرد مختلفی استفاده می کند:
  • R22: یک گاز قدیمی تر که به دلیل آسیب به لایه ازون، استفاده از آن در بسیاری از کشورها محدود شده است.
  • R410A: یک گاز ترکیبی (Blend) که در بسیاری از مدل های جدیدتر پاناسونیک استفاده می شود. این گاز باید به صورت مایع شارژ شود.
  • R32: جدیدترین گاز مبرد که سازگار با محیط زیست تر بوده و راندمان بالاتری دارد. در مدل های جدید و اینورتر پاناسونیک به کار می رود و آن نیز باید به صورت مایع شارژ شود.
• روش های شارژ گاز:
  • وزنی با ترازو (رایج ترین و دقیق ترین): کپسول گاز مبرد را روی یک ترازوی دیجیتال دقیق قرار داده و از طریق گیج مانیفولد به پورت سرویس یونیت خارجی متصل کنید. شیرهای گیج را باز کرده و با نظارت بر وزن کپسول، میزان گاز مورد نیاز (که در کاتالوگ یا برچسب مشخصات دستگاه پاناسونیک ذکر شده است) را به سیستم تزریق کنید. این روش برای گازهای R410A و R32 که ترکیبی هستند، ضروری است.
  • آمپری با گیج آمپرمتر: این روش کمتر دقیق است و عمدتاً برای تنظیم دقیق شارژ پس از شارژ وزنی اولیه یا در گازهای تک جزئی مانند R22 استفاده می شود. با روشن بودن دستگاه، جریان مصرفی کمپرسور را با آمپرمتر اندازه گیری کرده و آن را با مقدار استاندارد ذکر شده در کاتالوگ مطابقت می دهند.

عایق بندی و محافظت از لوله ها

پس از اتمام اتصالات و شارژ گاز، محافظت از لوله های مبرد و درین برای عملکرد طولانی مدت و بهره وری دستگاه حیاتی است:

• اهمیت عایق بندی:
  • جلوگیری از اتلاف انرژی: عایق بندی لوله های رفت و برگشت مبرد از تبادل حرارتی ناخواسته با محیط جلوگیری می کند. این امر به حفظ سرمای مبرد در لوله رفت و گرمای آن در لوله برگشت کمک کرده و راندمان سیستم را بالا می برد.
  • جلوگیری از کندانس (عرق کردن): لوله سردتر (خط مایع) در هوای گرم و مرطوب مستعد عرق کردن (کندانس) است. عایق بندی مناسب از تشکیل قطرات آب روی لوله و آسیب به سازه یا ایجاد رطوبت در محیط جلوگیری می کند.
• نحوه بستن لوله ها به دیوار یا سقف با بست های مناسب:
  • پس از عایق بندی کامل، لوله ها و کابل کنترل باید به صورت منظم و با استفاده از بست های فلزی یا پلاستیکی مخصوص لوله کشی به دیوار یا سقف محکم شوند. این کار از آویزان شدن لوله ها و آسیب های فیزیکی جلوگیری می کند.
  • در مسیرهایی که لوله ها از داخل دیوار عبور می کنند، باید از غلاف های محافظ استفاده شود.
• پر کردن سوراخ های دیوار با فوم یا مواد مناسب دیگر:
  • سوراخی که برای عبور لوله ها در دیوار ایجاد شده، باید به طور کامل با فوم پلی اورتان مخصوص یا سایر مواد درزبندی مناسب (مانند بتونه، گچ) پر شود. این کار از ورود حشرات، گرد و غبار، رطوبت و هوای ناخواسته به داخل ساختمان جلوگیری می کند و به عایق بندی حرارتی کمک می کند.

تست نهایی، راه اندازی و آموزش اولیه

آخرین مرحله، شامل تست عملکرد دستگاه و آموزش به کاربر است:

• بررسی نشتی با اسپری کف: پس از باز کردن شیرهای سرویس و اطمینان از وجود گاز در سیستم، تمام نقاط اتصال لوله های مسی (هم در یونیت داخلی و هم در یونیت خارجی) را با اسپری آب و کف یا محلول آب صابون بررسی کنید. تشکیل حباب نشان دهنده نشتی گاز است که باید فوراً رفع شود.
• روشن کردن کولر گازی پاناسونیک و بررسی عملکرد:
  • دستگاه را روشن کرده و عملکرد آن را در حالت سرمایش و گرمایش (در صورت دارا بودن) بررسی کنید.
  • عملکرد فن یونیت داخلی و خارجی را چک کنید.
  • از تخلیه صحیح آب از لوله درین اطمینان حاصل کنید.
  • دمای هوای خروجی از یونیت داخلی را با دماسنج اندازه گیری کنید تا از سرمایش/گرمایش کافی اطمینان حاصل شود.
• توضیح عملکرد کنترل از راه دور پاناسونیک به کاربر:
  • نحوه استفاده از ریموت کنترل، تنظیم حالت های مختلف (سرمایش، گرمایش، فن، رطوبت زدایی)، تنظیم دما، زمان بندی (تایمر)، و سایر ویژگی های خاص پاناسونیک را به کاربر آموزش دهید.

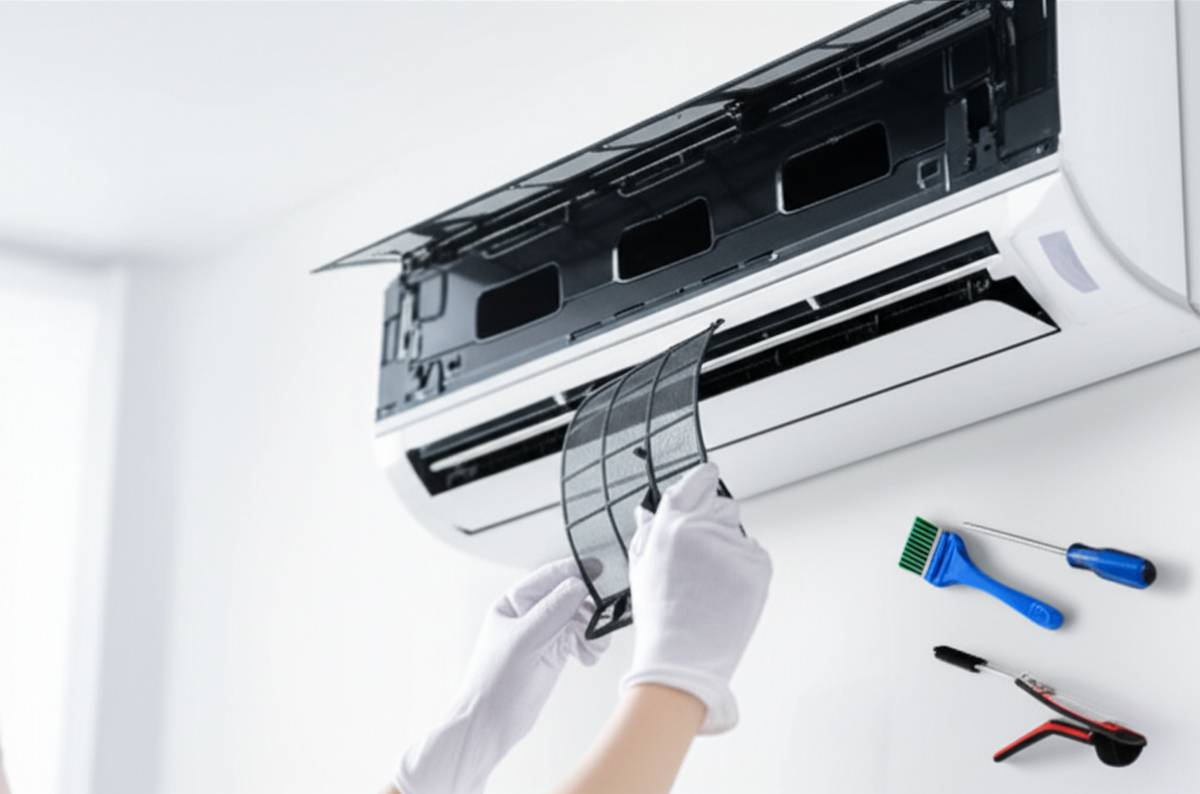

  • نحوه تمیز کردن و تعویض فیلترهای هوا را توضیح دهید.
  • به کاربر یادآوری کنید که در صورت بروز هرگونه مشکل یا صدای غیرعادی، با مرکز خدمات مجاز تماس بگیرد.

وکیوم کردن کامل سیستم، دقیق ترین روش شارژ گاز مبرد (به خصوص برای گازهای ترکیبی مانند R410A و R32) و عایق بندی صحیح لوله ها، سه رکن اساسی پس از نصب فیزیکی هستند که تضمین کننده حداکثر بهره وری انرژی و طول عمر مفید کولر گازی پاناسونیک می باشند.

نتیجه گیری

نصب کولر گازی پاناسونیک، فراتر از یک اتصال ساده، فرآیندی تخصصی و چندوجهی است که موفقیت آن به رعایت دقیق نکات فنی و ایمنی در هر مرحله وابسته است. از انتخاب دقیق مکان یونیت های داخلی و خارجی بر اساس جریان هوا و دسترسی، تا آماده سازی دقیق ابزارها و رعایت ملاحظات ایمنی، هر گام نقش حیاتی در عملکرد و دوام دستگاه ایفا می کند. این راهنما با تمرکز بر تفاوت های ساختاری انواع دیوارها (آجری، بتنی، کنافی، توخالی) و سقف ها (کاذب و اصلی)، راهکارهای متناسب برای تثبیت ایمن یونیت داخلی و خارجی را ارائه داد. از روش های تقویت دیوار کناف با سازه های پشتیبان گرفته تا آویزان کردن یونیت های کاستی و داکت اسپلیت از سقف اصلی با استفاده از رادهای رزوه دار و کانال کشی صحیح، هر بخش به تفصیل مورد بررسی قرار گرفت.

اهمیت وکیوم کامل سیستم برای حذف هوا و رطوبت، شارژ دقیق گاز مبرد با استفاده از ترازوی دیجیتال و عایق بندی حرفه ای لوله ها، از جمله مهمترین نکات فنی هستند که به صورت مستقیم بر راندمان انرژی و طول عمر کمپرسور تأثیر می گذارند. در نهایت، تست نهایی عملکرد دستگاه و آموزش کاربری صحیح به مشتری، تکمیل کننده فرآیند نصب استاندارد و حرفه ای است.

در جمع بندی، می توان گفت که نصب صحیح و استاندارد، ضامن اصلی عملکرد بهینه، افزایش طول عمر دستگاه شما، کاهش مصرف انرژی و حفظ گارانتی محصول است. با توجه به پیچیدگی های فنی و حساسیت بالای سیستم های تهویه مطبوع، به ویژه در مواجهه با سطوح خاص نصب، توصیه قاطع می شود که برای جلوگیری از خسارات احتمالی و اطمینان از نصب حرفه ای، همواره از خدمات نصابان مجرب و متخصص بهره مند شوید. تجربه و دانش یک نصاب حرفه ای می تواند در شناسایی چالش ها، ارائه راه حل های بهینه و انجام صحیح تمامی مراحل نصب، نقش کلیدی ایفا کند.
