راهنمای انتخاب کابل برق مناسب
انتخاب کابل برق مناسب، فراتر از یک خرید ساده است؛ تضمین کننده ایمنی، کارایی و دوام سیستم برقی شماست. این راهنما به شما کمک می کند تا با درک عمیق عوامل موثر، بهترین انتخاب را برای نیازهای خاص خود داشته باشید و از خطرات احتمالی و هزینه های اضافی جلوگیری کنید.
برای انتخاب کابل برق مناسب، باید به عواملی چون میزان جریان مصرفی، طول مسیر کابل کشی، افت ولتاژ مجاز و شرایط محیطی (دما و نوع نصب) توجه کنید. استفاده از جداول استاندارد و فرمول های محاسبه سطح مقطع، به شما کمک می کند تا کابلی با ایمنی و کارایی بالا انتخاب کنید.
در دنیای امروز که وابستگی ما به انرژی برق هر لحظه بیشتر می شود، ایمنی و کارایی سیستم های برقی از اهمیت بالایی برخوردار است. قلب تپنده هر سیستم برقی، سیم و کابل های آن هستند که وظیفه انتقال جریان را بر عهده دارند. اما آیا تا به حال به این فکر کرده اید که انتخاب یک کابل نامناسب چه عواقب جبران ناپذیری می تواند داشته باشد؟ از آتش سوزی و آسیب به تجهیزات گران قیمت گرفته تا اتلاف انرژی و کاهش طول عمر لوازم برقی، همه و همه می توانند نتیجه یک انتخاب اشتباه باشند.
این مقاله به شما کمک می کند تا با درک عمیق تر اصول انتخاب کابل برق، نه تنها یک انتخاب آگاهانه و ایمن داشته باشید، بلکه از هزینه های پنهان ناشی از اتلاف انرژی و تعمیرات مکرر نیز جلوگیری کنید. با ما همراه باشید تا با جزئیات کامل، تمام فاکتورهای مهم در انتخاب کابل برق مناسب را بررسی کنیم.
📘 کابل برق چیست و چرا انتخاب سطح مقطع آن حیاتی است؟

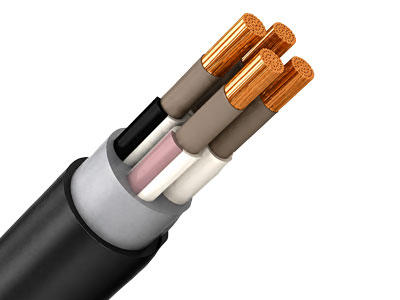

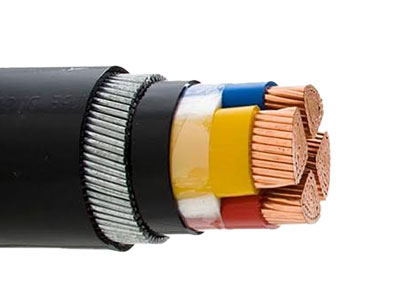

کابل برق مجموعه ای از یک یا چند هادی الکتریکی است که توسط یک یا چند لایه عایق و روکش محافظت می شود. شناخت ساختار و عملکرد این تجهیزات، درک بهتری از کابل برق چیست و نحوه انتخاب آن برای کاربردهای مختلف ایجاد می کند. وظیفه اصلی کابل، انتقال انرژی الکتریکی از یک نقطه به نقطه دیگر است. انتخاب سطح مقطع مناسب کابل، نه تنها بر عملکرد صحیح سیستم الکتریکی تأثیر می گذارد، بلکه مستقیماً با ایمنی و طول عمر تجهیزات نیز در ارتباط است.
اگر سطح مقطع کابل کمتر از حد نیاز باشد، مقاومت آن افزایش یافته و کابل بیش از حد گرم می شود. این افزایش دما می تواند به مرور زمان باعث آسیب به عایق، افت ولتاژ، کاهش راندمان و در شرایط شدیدتر، اتصال کوتاه یا حتی آتش سوزی شود. از طرف دیگر، انتخاب کابل با سطح مقطع بیش از حد نیاز، اگرچه از نظر فنی ممکن است مشکلی ایجاد نکند، اما هزینه خرید و اجرای سیستم را افزایش داده و باعث هدررفت منابع می شود. بنابراین، انتخاب سطح مقطع کابل باید بر اساس عواملی مانند جریان مصرفی، طول مسیر، نوع بار، شرایط نصب و میزان افت ولتاژ مجاز انجام شود.
📘 پارامترهای کلیدی در انتخاب کابل برق مناسب
انتخاب کابل برق مناسب نیازمند در نظر گرفتن چندین فاکتور مهم است که هر یک به نوبه خود بر ایمنی، کارایی و هزینه نهایی پروژه تاثیر می گذارند. درک صحیح این پارامترها به شما کمک می کند تا بهترین تصمیم را بگیرید.
|
⚡
میزان جریان مصرفی (بار الکتریکی) مهم ترین عامل در تعیین سطح مقطع. |
📏
مسافت و طول مسیر کابل کشی تاثیر مستقیم بر افت ولتاژ و مقاومت. |
🌡️
شرایط محیطی (دما و نوع نصب) اثر بر ظرفیت انتقال جریان کابل. |
میزان جریان مصرفی (بار الکتریکی)
اولین و شاید مهم ترین فاکتور، میزان جریانی است که قرار است از کابل عبور کند. هر وسیله برقی دارای یک توان مصرفی مشخص (بر حسب وات) است که با تقسیم آن بر ولتاژ (بر حسب ولت)، می توان جریان مصرفی (بر حسب آمپر) را محاسبه کرد. انتخاب کابلی که توانایی تحمل این جریان را نداشته باشد، منجر به گرم شدن بیش از حد کابل و خطرات جدی می شود. جداول استاندارد جریان مجاز کابل ها، بر اساس سطح مقطع و نوع هادی، حداکثر جریانی را که کابل می تواند به صورت ایمن تحمل کند، مشخص می کنند. همیشه باید مطمئن شوید که جریان مصرفی مدار، کمتر از جریان مجاز کابل انتخابی شما باشد.
مسافت و طول مسیر کابل کشی
طول مسیر کابل کشی تاثیر مستقیمی بر افت ولتاژ دارد. هرچه کابل طولانی تر باشد، مقاومت الکتریکی آن بیشتر شده و در نتیجه افت ولتاژ نیز افزایش می یابد. افت ولتاژ بیش از حد می تواند به معنای کاهش کارایی لوازم برقی، افزایش مصرف انرژی و حتی آسیب به آنها باشد. استانداردهای ملی و بین المللی، حداکثر افت ولتاژ مجاز را برای مصارف مختلف تعیین می کنند که معمولا بین 2 تا 5 درصد ولتاژ نامی است. برای مسیرهای طولانی، ممکن است نیاز به انتخاب کابل با سطح مقطع بزرگ تر از آنچه که صرفا بر اساس جریان محاسبه می شود، باشد تا افت ولتاژ در محدوده مجاز باقی بماند.
افت ولتاژ مجاز
افت ولتاژ، کاهش پتانسیل الکتریکی در طول مسیر کابل است که به دلیل مقاومت هادی رخ می دهد. این افت می تواند عملکرد تجهیزات الکتریکی را تحت تاثیر قرار دهد. برای مثال، در موتورها، افت ولتاژ می تواند گشتاور راه اندازی را کاهش دهد و در لامپ ها، منجر به کاهش روشنایی شود. استانداردهای تاسیسات برقی معمولا افت ولتاژ حداکثر 3 تا 5 درصدی را از نقطه تغذیه تا محل مصرف مجاز می دانند. محاسبه افت ولتاژ و انتخاب کابل با سطح مقطع مناسب برای حفظ این مقدار در محدوده مجاز، حیاتی است.
شرایط محیطی (دما، خاک، هوا)
دمای محیط یکی از مهم ترین عوامل تاثیرگذار بر ظرفیت حمل جریان کابل است. کابل ها در محیط های گرم تر، توانایی کمتری برای دفع حرارت دارند و در نتیجه جریان مجاز آنها کاهش می یابد. نحوه نصب کابل (در هوا، زیر خاک، داخل لوله یا سینی کابل) نیز بر این ظرفیت تاثیرگذار است. برای مثال، کابلی که در خاک دفن می شود، به دلیل انتقال حرارت بهتر به زمین، ممکن است جریان مجاز بیشتری نسبت به همان کابل که در هوای آزاد نصب شده است، داشته باشد. جداول ضرایب تصحیح جریان، این موارد را در نظر می گیرند و به مهندسان کمک می کنند تا در شرایط خاص آب و هوایی یا نصب، سطح مقطع صحیحی را انتخاب کنند.
انتخاب کابل با سطح مقطع کمتر از حد نیاز، می تواند منجر به گرم شدن بیش از حد کابل، ذوب شدن عایق، اتصال کوتاه، آتش سوزی و آسیب جدی به لوازم برقی و حتی خطرات جانی شود. همیشه از استانداردهای معتبر پیروی کنید.
🏷️ مقایسه کابل های مسی و آلومینیومی (مزایا و معایب)
دو نوع اصلی هادی که در تولید کابل های برق استفاده می شوند، مس و آلومینیوم هستند. هر کدام مزایا و معایب خاص خود را دارند که در انتخاب کابل باید به آنها توجه کرد.
|
✅ مزایای کابل مسی
• رسانایی الکتریکی بالا |
⚠️ محدودیت های کابل مسی
• قیمت بالاتر |
|
✅ مزایای کابل آلومینیومی
• قیمت ارزان تر |
⚠️ محدودیت های کابل آلومینیومی
• رسانایی کمتر (نیاز به سطح مقطع بزرگ تر برای حمل همان جریان) |
با توجه به این مقایسه، برای مصارف خانگی و صنعتی کوچک که نیاز به انعطاف پذیری و ایمنی بالا دارند، کابل های مسی معمولا ترجیح داده می شوند. اما در پروژه های بزرگ تر و خطوط انتقال برق که هزینه و وزن فاکتورهای مهمی هستند، کابل های آلومینیومی با در نظر گرفتن ملاحظات فنی خاص، استفاده می شوند.
📘 نحوه محاسبه سطح مقطع کابل (فرمول های مهندسی)
محاسبه دقیق سطح مقطع کابل، یک گام حیاتی در طراحی هر سیستم الکتریکی است. این محاسبات بر اساس عوامل مختلفی انجام می شود که در ادامه به تفصیل توضیح داده شده اند.
فرمول محاسبه برای سیستم های تک فاز
در سیستم های تک فاز، محاسبه سطح مقطع کابل عمدتا بر اساس جریان مجاز و افت ولتاژ صورت می گیرد. برای این منظور، می توان از فرمول زیر برای محاسبه افت ولتاژ استفاده کرد و سپس با توجه به حداکثر افت ولتاژ مجاز، سطح مقطع مناسب را از جداول استاندارد استخراج کرد:
افت ولتاژ (ΔV) = (2 I L ρ cosφ) / A
- I: جریان عبوری از کابل (آمپر)
- L: طول کابل (متر)
- ρ (رو): مقاومت ویژه هادی (برای مس 0.0175 Ω.mm²/m و برای آلومینیوم 0.028 Ω.mm²/m)
- cosφ (کسینوس فی): ضریب توان بار (معمولا بین 0.8 تا 1)
- A: سطح مقطع کابل (میلیمتر مربع)
پس از محاسبه افت ولتاژ، باید اطمینان حاصل شود که این مقدار از افت ولتاژ مجاز (مثلا 3% ولتاژ نامی) بیشتر نباشد. در صورت بیشتر بودن، باید سطح مقطع کابل را افزایش داد.
فرمول محاسبه برای سیستم های سه فاز
در سیستم های سه فاز، فرمول افت ولتاژ کمی متفاوت است:
افت ولتاژ (ΔV) = (√3 I L ρ cosφ) / A
تمامی پارامترها همانند سیستم تک فاز هستند، با این تفاوت که ضریب √3 (حدود 1.732) به دلیل ماهیت سه فاز بودن سیستم اضافه می شود. در هر دو حالت، پس از محاسبه افت ولتاژ، باید آن را با ولتاژ نامی سیستم مقایسه کرده و اطمینان حاصل کرد که درصد افت ولتاژ در محدوده مجاز قرار دارد.
در کنار فرمول ها، همیشه از جداول استاندارد جریان مجاز کابل ها (مانند جداول نشریه 110 سازمان مدیریت و برنامه ریزی کشور یا استانداردهای IEC) استفاده کنید. این جداول، ضرایب تصحیح برای شرایط مختلف محیطی را نیز در بر می گیرند و انتخاب را دقیق تر می کنند.
🏷️ انتخاب کابل بر اساس کاربرد (مصارف عمومی)
برای مصارف مختلف، کابل های با سطح مقطع و ویژگی های متفاوتی مورد نیاز است. در این بخش به برخی از رایج ترین کاربردها می پردازیم.
سیم کشی روشنایی و پریزها
برای مدارهای روشنایی در ساختمان های مسکونی، معمولا از سیم با سطح مقطع 1.5 میلیمتر مربع استفاده می شود. اما برای مدارهای پریزها، به دلیل احتمال اتصال وسایل پرمصرف تر، حداقل سطح مقطع 2.5 میلیمتر مربع توصیه می شود. این مقادیر، حداقل های استاندارد هستند و در صورت وجود بارهای خاص یا طولانی بودن مسیر، ممکن است نیاز به کابل با سطح مقطع بالاتر باشد.
کابل کشی سیستم های سرمایشی (کولر گازی)
کولرهای گازی و اسپیلت ها به دلیل مصرف بالای جریان، نیاز به کابل کشی مجزا و با سطح مقطع مناسب دارند. برای کولرهای گازی با ظرفیت پایین (مثلا 9000 تا 12000 BTU)، کابل با سطح مقطع 2.5 میلیمتر مربع ممکن است کافی باشد، اما برای ظرفیت های بالاتر (مانند 18000 تا 24000 BTU) معمولا کابل 4 میلیمتر مربع و برای ظرفیت های خیلی بالا (30000 BTU به بالا) کابل 6 میلیمتر مربع یا حتی بیشتر توصیه می شود. همیشه به توان مصرفی کولر و دستورالعمل سازنده توجه کنید.
کابل های فشار قوی و متوسط
در شبکه های توزیع و انتقال برق، از کابل های فشار قوی و متوسط استفاده می شود. این کابل ها دارای عایق های خاص (مانند XLPE) و ساختار پیچیده تری هستند و انتخاب آنها نیازمند تخصص مهندسی برق و رعایت دقیق استانداردهای مربوطه است. عواملی مانند ولتاژ نامی، حداکثر جریان اتصال کوتاه، شرایط نصب (هوایی، زمینی، زیرآب) و مقاومت در برابر عوامل محیطی، در انتخاب این کابل ها نقش حیاتی دارند.
🏷️ ضرایب تصحیح و نکات ایمنی در نصب
علاوه بر محاسبات اولیه، عوامل دیگری نیز در تعیین نهایی سطح مقطع کابل و نصب ایمن آن تاثیرگذار هستند.
ضرایب تصحیح برای شرایط مختلف
جداول استاندارد جریان مجاز کابل ها معمولا بر اساس شرایط مرجع (مثلا دمای 30 درجه سانتیگراد در هوا یا 20 درجه در خاک) ارائه می شوند. اما در عمل، شرایط محیطی ممکن است متفاوت باشد. به همین دلیل، ضرایب تصحیح جریان برای دماهای مختلف، تعداد کابل های مجاور هم (که بر دفع حرارت تاثیر می گذارند) و نوع نصب (در لوله، سینی، زیر خاک) وجود دارند. برای مثال، اگر کابل ها در محیطی با دمای بالاتر از 30 درجه سانتیگراد نصب شوند، باید جریان مجاز آنها را با ضرب در ضریب تصحیح مربوطه کاهش داد یا سطح مقطع بزرگ تری انتخاب کرد. این ضرایب در جداول استاندارد به تفصیل آورده شده اند و رعایت آنها برای اطمینان از ایمنی و کارایی سیستم ضروری است.
✅ استفاده از کابل های استاندارد و دارای تاییدیه
✅ رعایت حداقل عمق دفن کابل در زیر خاک
⬜ استفاده از لوله و سینی کابل مناسب برای حفاظت مکانیکی
نکات ایمنی در نصب
نصب صحیح کابل ها به اندازه انتخاب آنها اهمیت دارد. رعایت نکات ایمنی زیر می تواند از بروز حوادث جلوگیری کند:
- استفاده از کابل های استاندارد: همیشه از کابل هایی استفاده کنید که دارای نشان استاندارد ملی و تاییدیه از مراجع ذیصلاح باشند.
- رعایت فاصله از منابع حرارتی: کابل ها را در نزدیکی منابع حرارتی مانند لوله های آب گرم یا دودکش ها نصب نکنید.
- حفاظت مکانیکی: در مسیرهایی که احتمال آسیب فیزیکی به کابل وجود دارد (مانند زیر زمین یا دیوار)، از لوله های محافظ (فلزی یا پلاستیکی) استفاده کنید.
- اتصالات صحیح: اتصالات کابل ها باید محکم، ایمن و با استفاده از ابزار مناسب انجام شود تا از ایجاد نقطه داغ و اتصال کوتاه جلوگیری شود.
- رعایت رنگ بندی استاندارد: برای فاز، نول و ارت، از رنگ بندی استاندارد استفاده کنید تا شناسایی و تعمیرات بعدی آسان تر شود.
- عدم کشیدگی بیش از حد: کابل ها را در هنگام نصب بیش از حد نکشید تا به هادی یا عایق آن آسیب نرسد.
«تجربه نشان داده که بخش بزرگی از حوادث برقی ناشی از انتخاب نادرست سطح مقطع کابل یا نصب غیراصولی آن است. سرمایه گذاری در دانش و کیفیت، ضامن ایمنی است.»
— مهندس احمدی، کارشناس تاسیسات برقی
❓ چرا استفاده از کابل با سطح مقطع کمتر از حد مجاز خطرناک است؟
استفاده از کابل با سطح مقطع کمتر از حد مجاز باعث افزایش مقاومت الکتریکی و در نتیجه گرم شدن بیش از حد کابل می شود. این گرمایش می تواند به ذوب شدن عایق، اتصال کوتاه، آتش سوزی و آسیب به تجهیزات برقی منجر شود و خطرات جانی نیز به همراه داشته باشد.
❓ چگونه افت ولتاژ را در مسیرهای طولانی کنترل کنیم؟
برای کنترل افت ولتاژ در مسیرهای طولانی، باید سطح مقطع کابل را افزایش دهید. هرچه سطح مقطع کابل بیشتر باشد، مقاومت آن کمتر شده و افت ولتاژ نیز کاهش می یابد. همچنین، استفاده از کابل های با کیفیت و هادی های مسی می تواند به کاهش افت ولتاژ کمک کند.
❓ تفاوت اصلی کابل های افشان و مفتولی در چیست؟
کابل های افشان از رشته های نازک مسی به هم تابیده شده تشکیل شده اند و انعطاف پذیری بالایی دارند، برای سیم کشی داخل ساختمان و نقاط متحرک مناسب هستند. کابل های مفتولی (تک رشته) از یک هادی ضخیم تر ساخته شده اند، استحکام مکانیکی بالاتری دارند و برای سیم کشی ثابت و زیر گچ استفاده می شوند.
❓ آیا برای کولر گازی باید از کابل جداگانه استفاده کرد؟
بله، به دلیل مصرف بالای جریان توسط کولرهای گازی، توصیه می شود برای آنها از یک مدار و کابل کشی مجزا با سطح مقطع مناسب (معمولا 2.5 تا 6 میلیمتر مربع بسته به ظرفیت کولر) استفاده شود تا از اضافه بار بر روی سایر مدارهای ساختمان جلوگیری شود.
❓ حداکثر دمای مجاز برای عایق های PVC چقدر است؟
حداکثر دمای مجاز برای عایق های PVC در شرایط کارکرد عادی 70 درجه سانتیگراد است. تجاوز از این دما می تواند منجر به تخریب عایق، کاهش طول عمر کابل و افزایش خطر اتصال کوتاه شود.
📌 جمع بندی
انتخاب کابل برق مناسب، فرآیندی تخصصی است که نیازمند در نظر گرفتن دقیق عواملی مانند میزان جریان، طول مسیر، افت ولتاژ و شرایط محیطی است. با رعایت استانداردهای لازم و استفاده از جداول و فرمول های مهندسی، می توانید از ایمنی و کارایی سیستم برقی خود اطمینان حاصل کنید. به یاد داشته باشید که سرمایه گذاری در کابل کشی استاندارد، نه تنها از حوادث و آسیب های احتمالی جلوگیری می کند، بلکه در بلندمدت منجر به صرفه جویی در هزینه ها و افزایش طول عمر تجهیزات شما خواهد شد. همیشه از متخصصین برق مشورت بگیرید و از محصولات با کیفیت و دارای تاییدیه استفاده کنید.
